產品介紹
ND系統架
「達爾文」
進化的新世代施工架

由日建全新開發的施工架系統,延續扶手先行工法,解決了傳統施工架笨重、作業平台及樓梯旁空間狹窄、難以抓握、搖晃、易脫落等問題。且新一代系統的安裝和拆卸更安全、更快捷。
5 安全功能
重量更輕,但支撐力毫不遜色

易於抓握
日本ND系統架「達爾文」,支架直徑為φ42.7mm,壁厚為2.3mm,使用STK540等級鋼材。但與其它標準(主要規格為φ48.6mm)相比,支撐力也毫不遜色。當然,STK540 等級鋼材也用於Global Model ND系統,這樣的標準使組裝、拆卸更安全、更高效!
自動鎖定系統


垂直鎖定插銷的優點,是無需任何螺絲釘或連接材,就可輕鬆連接、斷開,並能夠隨時查看插銷的鎖定狀態。
採扶手先行工法

施工者在移動到下一層前,可以先將扶手先行組裝好,如此在安裝過程中,就可以一直使用安全繩。這個工法的另一個優勢,是扶手先行帶有自己的橫桿,因此安裝到位後,側邊的搭設也就完成了。
扶手先行搭建只需4個步驟

將斜桿上方掛勾插入立架十字盤內

另一端也勾入十字盤內

將斜桿下方插銷插入十字盤內

另一端也同樣插入十字盤內
實現幾乎無間隙的安全空間

使用踢腳板減少縫隙,可以保證施工空間安全。
5 效率特性
橫桿搭建只需3個步驟

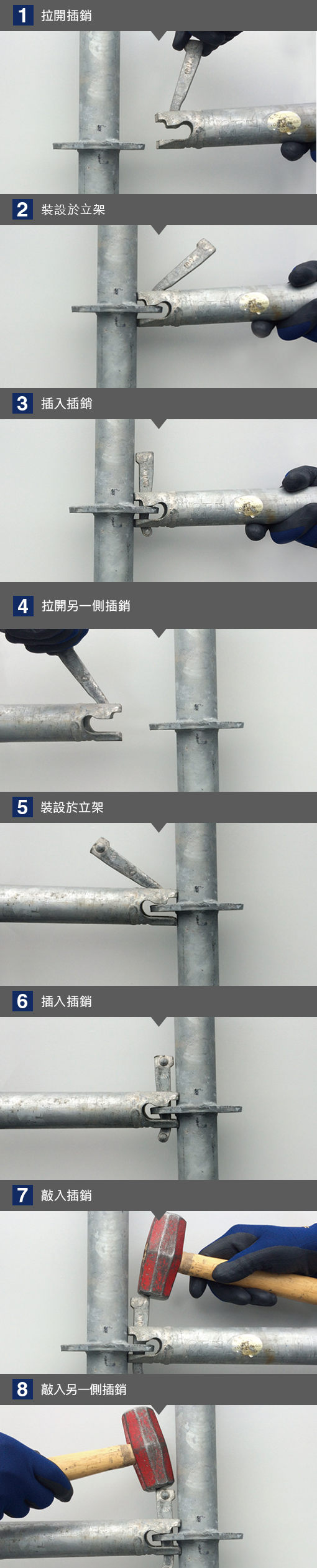

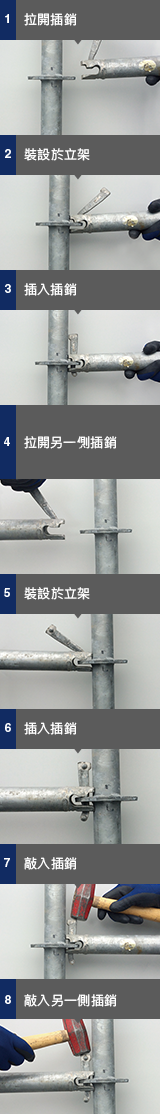

傳統插銷系統搭建需要8個步驟

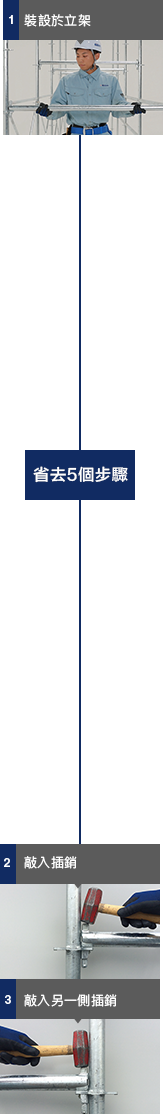

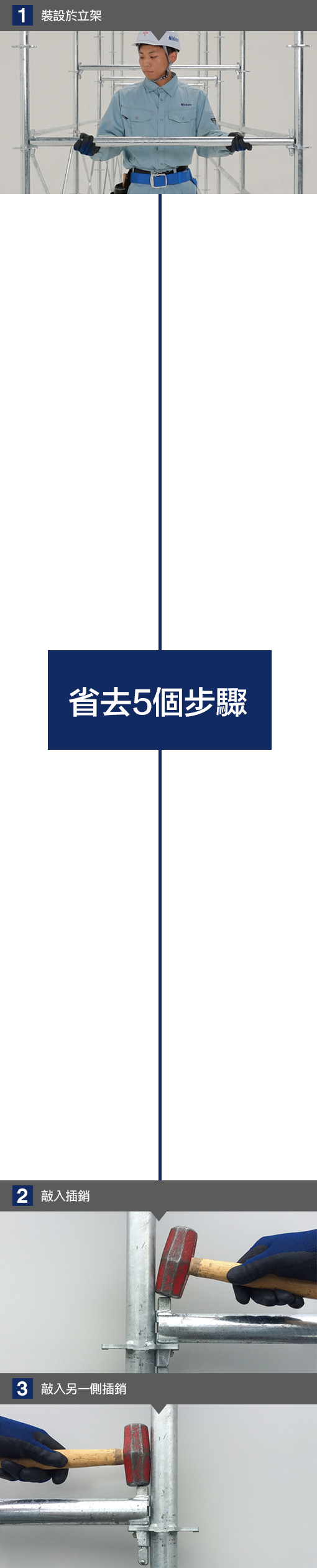

達爾文系統架只需要3個步驟!

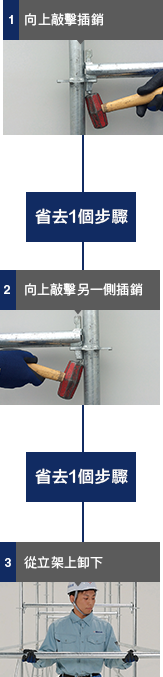

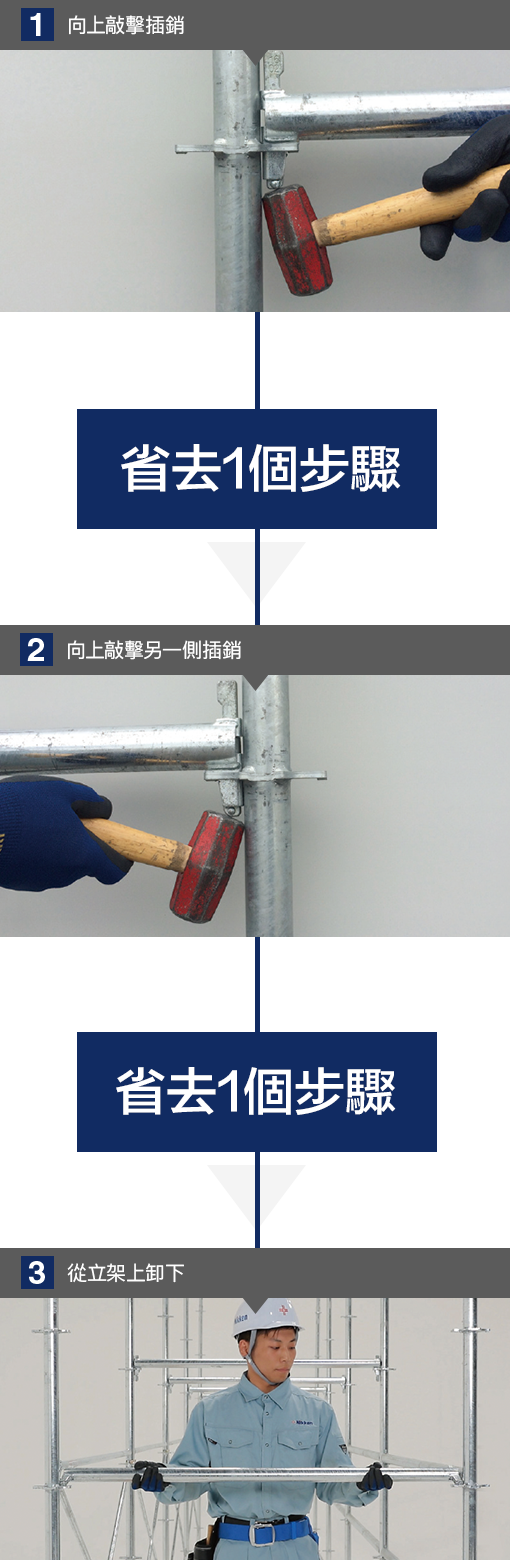

橫桿拆卸也只需3個步驟

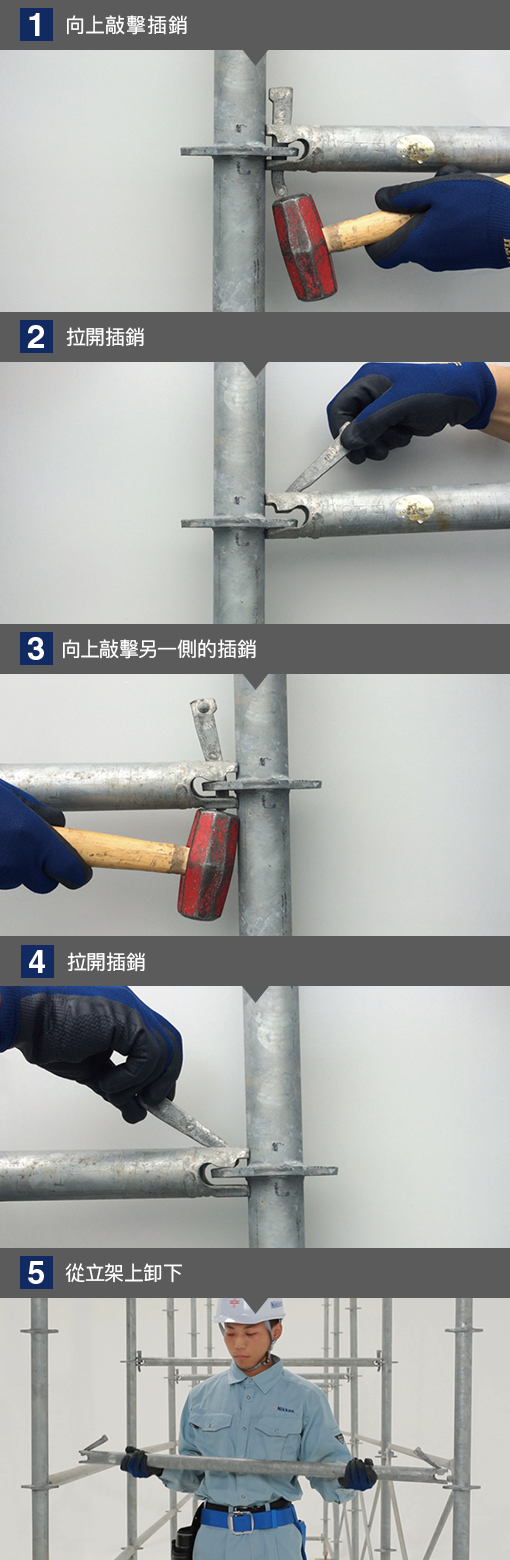

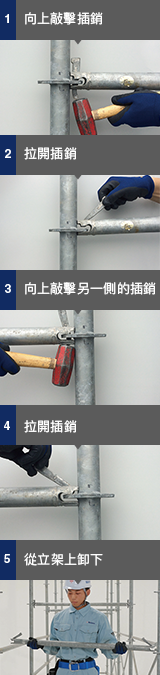

傳統插銷系統拆卸需要5個步驟


達爾文系統架只需要3個步驟!


自動鎖定的插銷系統

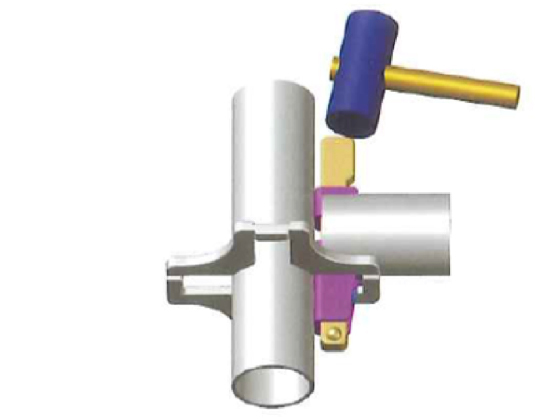

當我們放置好橫桿,敲擊插銷時,會發生什麼事?

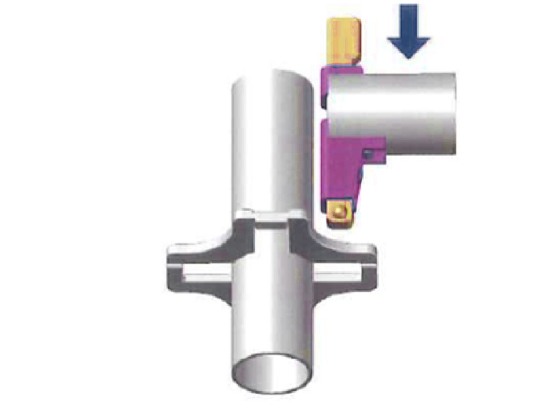

第1步. 將橫桿插入立架

第2步. 用鎚子敲擊插銷

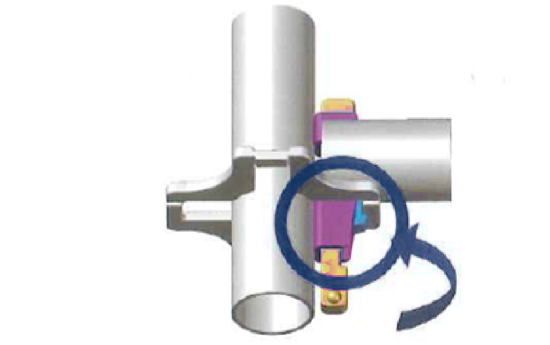

第3步. 鎖頭飛出,自動鎖定

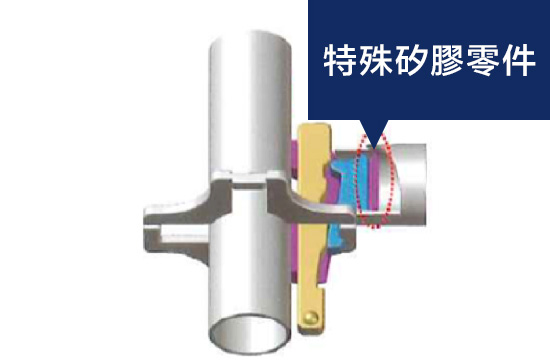

第4步. 以特殊零件吸收噪音

鎖頭部分會緊緊卡住十字盤,不會輕易脫落
提高堆疊效率

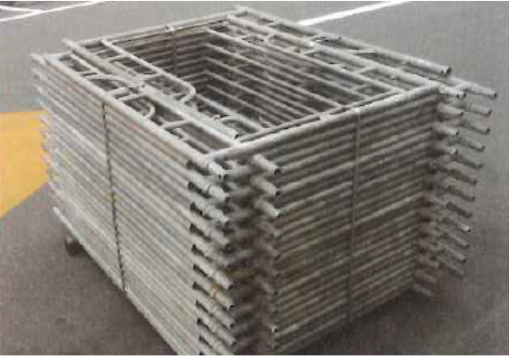

框型施工架

堆疊50片所需空間
框架(以W1219mm×H1700mm計算)
D 1.820m×W 1.467m×H 1.215m
=3.24㎥

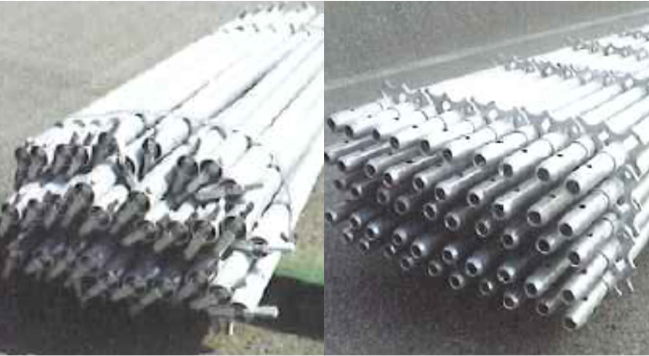

ND 達爾文系統架


相當於框型施工架50片之系統架
立架 :
D 0.650m×W 3.750m×H 0.350m
橫桿:
D 0.700m×W 1.250m×H 0.470m
=0.829+0.411=1.26㎥

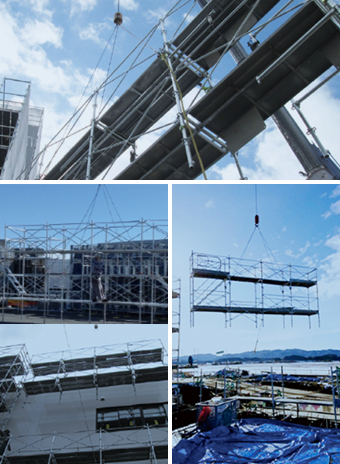

可以進行整體搭建、拆卸
達爾文系統架會在連接後彼此自動鎖定,因此可以在地面搭建後,配合吊車將整體吊起至所需場所,反之亦然。
